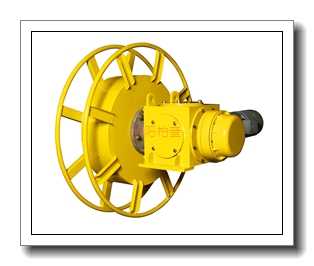

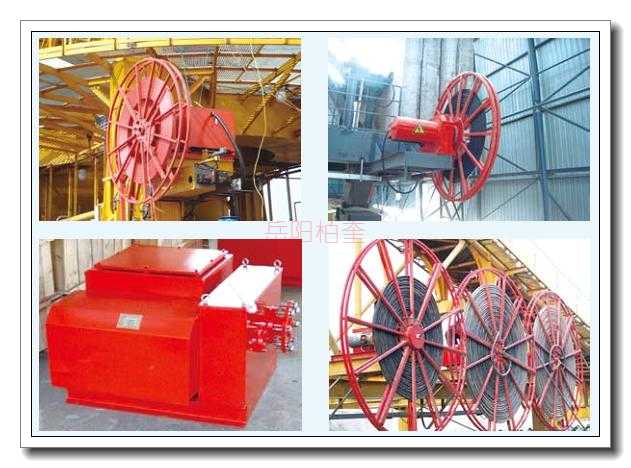

- JM系列長期堵轉力矩電機式電纜卷筒
- 應用 : 長期堵轉力矩電機式電纜卷筒上的動力部分和調速部分 是由電機來承擔的，這種電機具有獨特的電氣和機械特性。 電機調速范圍寬，具有較軟的機械特性，當負載變化時電機 的工作轉速也相應變化，即負載增加轉速下降，負載下降轉 速上升。而且電機可以在其轉矩、轉速的機械特性曲線上任 意一點都能長期穩定的運行，所以可以保證電纜在卷盤的相 應半徑上獲得適當的卷繞速度和拉力。注意，即使是放纜過 程，電纜卷筒驅動電機亦應處于通電狀態，且相序與收纜方 向相同。 1、釋放電纜 電機通電狀態下，電機輸出力矩為阻礙 力，防止電纜快速拉出卷盤，保證了放纜的同步性。 2、卷取電纜 電機通電狀態下，電機輸出力矩為動力， 通過減速部分帶動卷盤收取電纜。 3、停機時 長期堵轉電機帶有常閉制動器，可以保證電 機斷電時，電纜不會因重力作用從卷盤上滑落。
- 長期堵轉力矩電機式電纜卷筒的結構特點： 1、主機 主機由長期堵轉力矩電機、專用減速箱、集電 滑環箱構成一個整體。 1）長期堵轉力矩電機的特點： a、電纜從空盤到滿盤張力恒定
- 立即咨詢 資料下載
- 答疑服務130-1721-3168
長期堵轉力矩電機式電纜卷筒的結構特點：
1、主機 主機由長期堵轉力矩電機、專用減速箱、集電 滑環箱構成一個整體。 1）長期堵轉力矩電機的特點： a、電纜從空盤到滿盤張力恒定，適用于長期低速、頻 繁正反轉工況。 b、堵轉電流小，可長期堵轉、反轉。 c、裝配前已進行8~10小時堵轉試驗，電機溫升 ＜65K，熱狀態下，堵轉力矩降幅在5％范圍內。 d、制動器工作原理：制動器的勵磁線圈接通額定電 壓（DC）時，電磁力吸合銜鐵，使銜鐵與制動盤脫離（釋 放），此時電機軸帶動制動盤正常運轉，當電機斷電時，制 動器也同時斷電，此時彈簧壓迫銜鐵，迫使制動盤與銜鐵及 法蘭盤之間產生摩擦力矩，使電機軸快速停轉。
2、集電滑環箱為電力（信號）傳輸部分，從用途可分 為動力傳輸和信號傳輸，按電壓等級可分為500V、3KV、 6KV、10KV等。集電滑環接線圖請參照第 38 頁。
3、容纜部分 卷盤為容纜部分，可分為多排纏繞和單排纏繞。為便于運輸，直徑≤2.6m的卷盤為整體結構；直徑＞ 2.6m的卷盤為兩個半圓結構，由用戶現場進行組裝。
電纜卷筒的工作原理： 長期堵轉力矩電機式電纜卷筒上的動力部分和調速部分 是由電機來承擔的，這種電機具有獨特的電氣和機械特性。 電機調速范圍寬，具有較軟的機械特性，當負載變化時電機 的工作轉速也相應變化，即負載增加轉速下降，負載下降轉 速上升。而且電機可以在其轉矩、轉速的機械特性曲線上任 意一點都能長期穩定的運行，所以可以保證電纜在卷盤的相 應半徑上獲得適當的卷繞速度和拉力。注意，即使是放纜過 程，電纜卷筒驅動電機亦應處于通電狀態，且相序與收纜方 向相同。 1、釋放電纜 電機通電狀態下，電機輸出力矩為阻礙 力，防止電纜快速拉出卷盤，保證了放纜的同步性。 2、卷取電纜 電機通電狀態下，電機輸出力矩為動力， 通過減速部分帶動卷盤收取電纜。 3、停機時 長期堵轉電機帶有常閉制動器，可以保證電 機斷電時，電纜不會因重力作用從卷盤上滑落。
